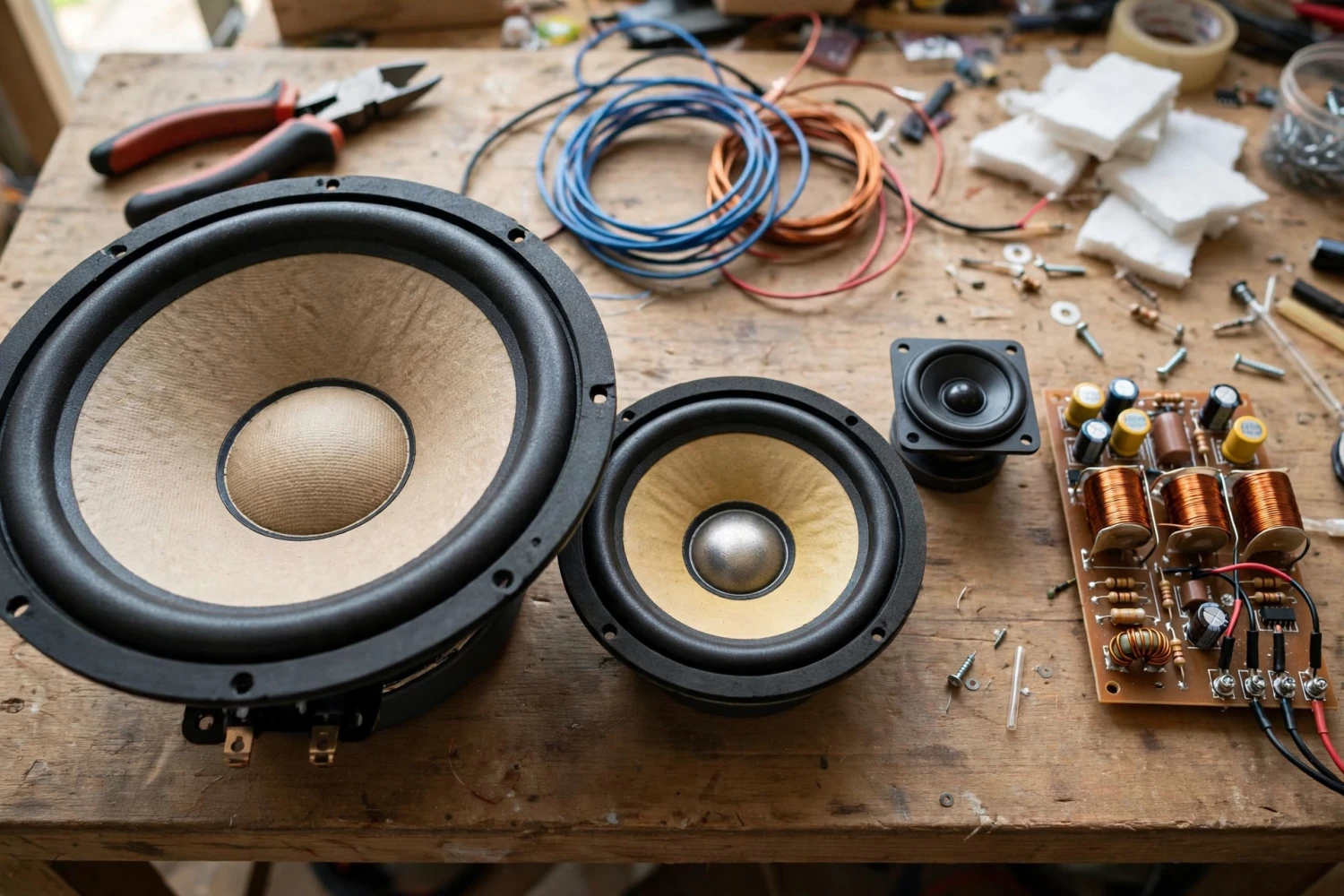

Cách chọn mạch phân tần chỉnh bass treble theo cấu hình loa bass – trung – treble

Cách chọn mạch phân tần đúng sẽ quyết định loa của bạn có nghe rõ từng dải tiếng hay không, bass có chắc, treble có sáng mà không chói hay không. Mạch phân tần, còn gọi là crossover, là mạch chia tín hiệu âm thanh thành các dải tần khác nhau rồi đưa mỗi dải tới loa phù hợp: tiếng trầm tới loa bass, tiếng trung tới loa trung, tiếng cao tới loa treble. Nếu chọn sai, loa có thể kêu thiếu dải, méo tiếng hoặc thậm chí hỏng loa treble vì phải chịu tiếng trầm quá sức.

Mạch phân tần là gì và vì sao cần nó

Một loa toàn dải duy nhất khó tái tạo tốt cả tiếng trầm sâu và tiếng cao trong trẻo. Vì vậy, loa thùng thường dùng nhiều củ loa, mỗi củ chuyên một dải. Mạch phân tần đứng giữa ampli và các củ loa, làm nhiệm vụ chia tần số: chỉ cho dải tần phù hợp đi qua từng củ loa. Nhờ đó, loa bass không phải kêu tiếng treble, loa treble không phải chịu tiếng trầm, âm thanh tổng thể rõ ràng và sạch hơn.

Hai khái niệm cần phân biệt là tần số cắt và số đường tiếng. Tần số cắt là điểm tần số mà mạch bắt đầu chia dải, ví dụ điểm chia giữa bass và treble. Số đường tiếng là số dải mà mạch chia ra: 2 đường tiếng chia thành bass và treble, 3 đường tiếng chia thành bass, trung và treble.

Bước 1: Xác định cấu hình loa của bạn

Đây là bước quan trọng nhất, vì mạch phân tần phải khớp với số củ loa và cách bạn định chia dải.

Loa 2 đường tiếng: bass và treble

Cấu hình này gồm một củ loa bass (đôi khi là loa toàn dải đảm nhiệm cả trung) và một củ loa treble. Đây là cấu hình phổ biến cho loa bookshelf, loa nhỏ và nhiều mẫu loa DIY đơn giản. Bạn cần mạch phân tần 2 đường tiếng, chia tín hiệu thành hai dải: trầm, trung thấp cho loa bass và cao cho loa treble.

Ưu điểm là mạch đơn giản, dễ lắp, chi phí thấp, ít sai lệch pha hơn cấu hình phức tạp. Nhược điểm là loa bass phải gánh cả dải trung, nên tiếng trung có thể không chi tiết bằng loa 3 đường tiếng nếu củ loa bass không tốt.

Loa 3 đường tiếng: bass, trung và treble

Cấu hình này có ba củ loa riêng: bass cho tiếng trầm, mid cho tiếng trung và treble cho tiếng cao. Đây là lựa chọn phù hợp cho loa cột, loa thùng lớn và người muốn tiếng trung rõ, giọng hát tách bạch. Bạn cần mạch phân tần 3 đường tiếng, có hai điểm chia: một điểm giữa bass và trung, một điểm giữa trung và treble.

Ưu điểm là mỗi củ loa làm đúng việc của mình, tiếng trung rõ hơn, dải động tốt hơn. Nhược điểm là mạch phức tạp hơn, cần phối ghép kỹ hơn và giá thường cao hơn mạch 2 đường tiếng.

Quy tắc đơn giản: có bao nhiêu dải loa thì chọn mạch có bấy nhiêu đường tiếng. Dùng mạch 2 đường tiếng cho loa 3 củ sẽ làm một củ loa bị bỏ sót hoặc phải chịu dải tần không phù hợp; dùng mạch 3 đường tiếng cho loa 2 củ thì thừa một ngõ ra, khó phối ghép.

Bước 2: Đối chiếu công suất và trở kháng

Công suất của mạch phân tần phải đủ cho loa của bạn. Nếu mạch chịu công suất thấp hơn công suất ampli và loa thực tế, linh kiện trong mạch có thể nóng, méo tiếng hoặc hỏng khi mở lớn. Nếu mạch chịu công suất cao hơn nhiều so với nhu cầu, thường không gây hại, nhưng cần cân nhắc chi phí và kích thước.

Trở kháng, đo bằng đơn vị ohm, ký hiệu Ω, là mức cản trở dòng điện xoay chiều của loa. Hầu hết loa DIY dùng trở kháng 4 ohm hoặc 8 ohm. Mạch phân tần được thiết kế cho một trở kháng nhất định, vì vậy cần chọn mạch có trở kháng phù hợp với củ loa của bạn. Gắn loa 4 ohm vào mạch thiết kế cho 8 ohm, hoặc ngược lại, sẽ làm điểm tần số cắt lệch khỏi thiết kế, tiếng nghe không còn đúng như ý đồ ban đầu.

Khi không chắc trở kháng của củ loa, hãy kiểm tra thông số in trên củ loa hoặc tài liệu của nhà sản xuất trước khi mua mạch. Đừng đoán trở kháng theo kích thước củ loa, vì củ loa to chưa chắc đã có trở kháng cao hơn củ loa nhỏ.

Bước 3: Chọn tần số cắt phù hợp với củ loa

Tần số cắt nên nằm trong khoảng mà cả hai củ loa kề nhau đều tái tạo tốt. Ví dụ, nếu loa treble chỉ xuống được tới khoảng vài nghìn hertz, điểm cắt bass, treble không nên đặt quá thấp, vì treble sẽ phải kêu những tần số dưới khả năng của nó, dễ rè và hỏng. Ngược lại, nếu điểm cắt đặt quá cao, loa bass phải kêu lên dải cao mà nó không tái tạo tốt, tiếng sẽ tối và thiếu chi tiết.

Với người mới, cách an toàn là chọn mạch có tần số cắt nằm trong dải khuyến nghị của củ loa, hoặc chọn mạch có thể chỉnh được điểm cắt, tần số cắt điều chỉnh được, để thử và nghe thực tế. Một số mạch cho phép chỉnh treble, chỉnh bass bằng công tắc hoặc núm chỉnh, giúp bạn tinh chỉnh theo phòng nghe và gu nghe mà không cần thay mạch.

Lưu ý: tần số cắt ghi trên mạch là giá trị thiết kế ở một trở kháng nhất định. Khi trở kháng loa khác với thiết kế, điểm cắt thực tế sẽ lệch. Vì vậy bước đối chiếu trở kháng ở trên không thể bỏ qua.

Bước 4: Chọn mạch có tính năng chỉnh phù hợp nhu cầu

• Chỉnh treble: phù hợp nếu phòng nghe vang, treble dễ chói, hoặc bạn muốn giảm, tăng độ sáng của tiếng cao theo gu nghe.
• Chỉnh bass, treble bằng công tắc: tiện cho người muốn tinh chỉnh nhanh mà không cần thay linh kiện.
• Mạch 3 đường tiếng có chỉnh treble: phù hợp cho loa 3 củ, muốn kiểm soát riêng dải cao trong khi giữ bass và trung ổn định.
• Mạch đơn giản, không chỉnh: phù hợp nếu bạn đã có ampli chỉnh bass, treble, hoặc muốn giữ tín hiệu đi qua ít linh kiện nhất.

Không nên chọn mạch có quá nhiều tính năng chỉnh nếu bạn không dùng tới, vì mỗi tầng chỉnh thêm đều có thể ảnh hưởng tới tín hiệu. Chọn đúng tính năng cần thiết là đủ.

Ví dụ đối chiếu với sản phẩm thật trên cimo.vn

Dưới đây là ba mạch phân tần có thông số công bố rõ ràng, dùng làm ví dụ để bạn đối chiếu với cấu hình loa của mình. Chỉ các thông số nêu trong bảng là thông số đã công bố; các thông số khác của từng mạch cần kiểm tra thêm trên trang sản phẩm trước khi mua.

Cách dùng bảng này: nếu loa của bạn là 2 đường tiếng bass, treble, hãy ưu tiên xem mạch 2 đường tiếng như WEAH-204. Nếu loa của bạn là 3 đường tiếng bass, trung, treble, hãy xem mạch 3 đường tiếng như WEAH-305 hoặc CW-3003, rồi đối chiếu công suất và trở kháng loa của bạn với từng mạch. Với CW-3003, thông số trở kháng 4 đến 8 ohm và hai điểm cắt 850Hz, 5500Hz đã công bố giúp bạn kiểm tra nhanh xem củ loa trung của mình có tái tạo tốt quanh hai điểm cắt này hay không; các thông số khác [CẦN XÁC MINH] trước khi chốt nếu không có trên trang sản phẩm.

Các lỗi thường gặp khi chọn mạch phân tần

• Chọn sai số đường tiếng: mua mạch 2 đường tiếng cho loa 3 củ, hoặc ngược lại, làm một dải tiếng bị thiếu hoặc thừa.
• Bỏ qua trở kháng: điểm cắt lệch, tiếng nghe tối hoặc chói bất thường dù củ loa tốt.
• Mạch chịu công suất quá thấp: mở lớn bị méo, nóng, lâu ngày hỏng mạch hoặc hỏng loa treble.
• Chỉ nhìn công suất, không nhìn củ loa: công suất lớn không cứu được củ loa treble yếu nếu điểm cắt đặt quá thấp.
• Đấu dây sai cực: dây dương, âm đảo nhau làm tiếng bass yếu, mất lực, cần kiểm tra cực trước khi đóng thùng.

Quy trình chọn nhanh trong 5 phút

1. Đếm củ loa và xác định cấu hình: 2 đường tiếng hay 3 đường tiếng.
2. Ghi công suất và trở kháng của từng củ loa.
3. Chọn mạch có số đường tiếng khớp, công suất đủ và trở kháng phù hợp.
4. Kiểm tra tần số cắt có nằm trong khả năng của củ loa hay không, ưu tiên mạch chỉnh được nếu chưa chắc chắn.
5. Đấu thử ngoài thùng, nghe ở âm lượng vừa, kiểm tra từng dải bass, trung, treble trước khi đóng thùng cố định.

Câu hỏi thường gặp

Loa 2 đường tiếng có dùng được mạch 3 đường tiếng không?

Không nên. Mạch 3 đường tiếng có một ngõ ra thừa, việc bỏ trống hoặc đấu sai ngõ thừa đều làm tín hiệu lệch khỏi thiết kế và khó nghe đúng.

Có cần mạch phân tần nếu ampli đã có chỉnh bass, treble không?

Có. Chỉnh bass, treble trên ampli chỉ tăng, giảm âm lượng của dải tần, không chia tín hiệu tới từng củ loa. Mạch phân tần mới là bộ phận chia dải cho từng củ loa.

Vì sao loa treble hay bị cháy khi không có mạch phân tần?

Vì loa treble nhận cả tiếng trầm có năng lượng lớn, vượt quá khả năng chịu đựng của màng loa nhỏ. Mạch phân tần ngăn tiếng trầm đi vào loa treble, bảo vệ củ loa.

Nên chọn mạch công suất lớn hơn loa bao nhiêu?

Nên chọn mạch chịu được công suất bằng hoặc lớn hơn công suất ampli và loa thực tế trong điều kiện nghe bình thường, để có dự phòng khi mở lớn trong thời gian ngắn.

Gợi ý sản phẩm: Nếu loa của bạn là cấu hình 3 đường tiếng bass, trung, treble và cần chỉnh treble, có thể tham khảo mạch phân tần CW-3003 250W, 3 đường tiếng, chỉnh được treble trên cimo.vn, đồng thời đối chiếu trở kháng 4 đến 8 ohm và hai điểm cắt 850Hz, 5500Hz với củ loa của bạn. Các bài viết khác về loa và mạch DIY xem tại blog cimo.vn.
